Яка різниця між крановою рейкою KP140 і крановою рейкою QU120?

Яка різниця між крановою рейкою KP140 і крановою рейкою QU120?



Різниця міжКП140 (ГОСТ 4121-96) іQU120(GB/T 20269-2006) в першу чергу полягає в їхгеометрія конструкції, вантажопідйомність, іконструкційна жорсткість. Хоча обидва призначені для важких-портальних систем, вони дотримуються різних інженерних філософій.



• ВиберітьКП140якщо ваш проект передбачає над-велике навантаження на колеса (крани-to-берег) і вам потрібна максимальна вертикальна жорсткість, щоб продовжити термін служби бетонної злітно-посадкової смуги.



• ВиберітьQU120якщо ви використовуєте китайське кранове обладнання або якщо бокова стабільність у прибережних-середовищах із сильним вітром є основною інженерною проблемою.

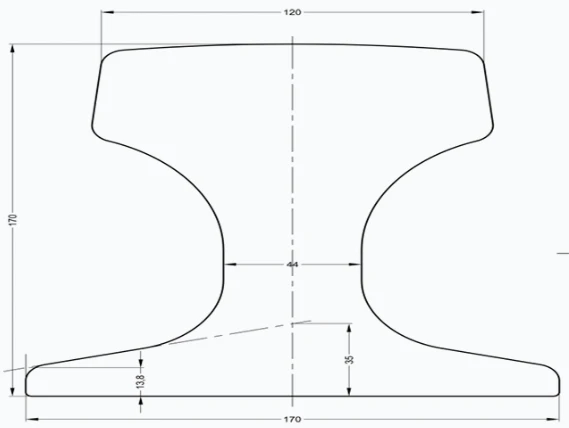

1. Порівняння основних специфікацій



Особливість	ГОСТ КП140	GBQU120
Вага одиниці	141,7 кг/м	118,4 кг/м
Ширина голови	140 мм	120 мм
Ширина основи	170 мм	170 мм
Загальна висота	170 мм	150 мм
Товщина полотна	від 38 мм до 58 мм	30 мм



2. Основні структурні відмінності



Вертикальна жорсткість проти бічної стійкості



• KP140 (вертикальна електростанція):KP140 вищий (170 мм) і має співвідношення висоти-до-основи 1:1. Це збільшує модуль вертикального перетину, роблячи рейку надзвичайно жорсткою. Він розроблений, щоб діяти як жорстка балка, яка запобігає «накачування» або прогинання рейки під навантаженням коліс 80+ тонн, що захищає бетонний розчин, що лежить під ним.





• QU120 (бічний фокус):QU120 менший (150 мм) і має ширший розмір відносно висоти. Це знижує центр тяжіння та підвищує бічну стійкість, роблячи його високостійким до «перекидаючих» сил, створюваних бічним -поштовхом під час прискорення крана або сильного вітрового навантаження.





Розподіл навантаження (тиск Герца)



KP140 має головку 140 мм, що на 20 мм ширше, ніж QU120. Ця додаткова площа поверхні розподіляє тиск кранового колеса ширше, значно зменшуючи знос як головки рейки, так і кранових коліс.



3. Застосування та логістика



Стандартна сумісність: КП140це стандарт для інфраструктури Східної Європи та СНД, який часто використовується на-розроблених Росією важких портальних кранах.QU120є стандартом для кранів-китайського виробництва (наприклад, ZPMC), які домінують у багатьох глобальних контейнерних терміналах.



• Вплив ваги:Тому що KP140 майже23 кг/м важчийніж QU120, він потребує більш надійних систем кріплення (наприклад, більш важкі кліпси та товстіші гумові прокладки) і збільшує загальний тоннаж сталі, необхідний для проекту.

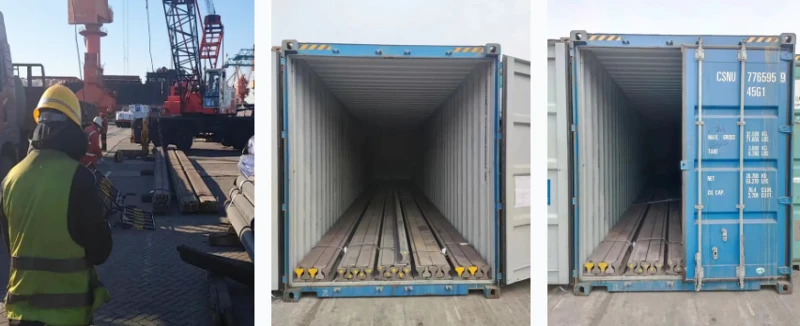

• Логістика:Обидві рейки зазвичай постачаються12-метрової довжини, тобто вони обидва вимагають40-футові контейнерина експорт. Однак ви можете розмістити менше рейок KP140 у контейнері, перш ніж досягти обмеження ваги корисного навантаження (приблизно . 15–16 рейок) порівняно з QU120 (приблизно . 18–19 рейок).





Яка рейка має найвищий коефіцієнт-вартості та якості: рейка KP140 чи рейка QU120?



«Найвищий-коефіцієнт ефективності» (значення CP) повністю залежить від того, чи надаєте ви пріоритет початковим витратам на закупівлю чи довгостроковим{1}}операційним витратам (OPEX). На ринку промислових залізницьQU120зазвичай виграє за початковою ціною покупки, тоді якКП140пропонує кращу цінність для високо-інтенсивних, над-важких-операцій.



1. Вартість-Ефективність



Особливість	GB QU120	ГОСТ КП140	Переможець за співвідношенням CP
Обсяг матеріалу	118,4 кг/м	141,7 кг/м	QU120(Нижча вартість сталі)
Вантажопідйомність	Високий (стандартний важкий)	Над-важкий(80т + навантаження на колесо)	КП140(Для екстремальних навантажень)
Носіть життя	Стандартний	Розширений(головка 140 мм)	КП140(Довші інтервали)
Щільність доставки	~19 рейок / 40 футів HQ	~16 рейок / 40 футів HQ	QU120(Краща логістика)
Захист фундаменту	Стандартний	Покращений(висота 170 мм)	КП140(Нижчі витрати на ремонт)



2. Чому QU120 має найкращий «попередній» коефіцієнт CP



Для більшості стандартних портальних проектівQU120є більш економічним вибором:





• Нижній сталевий тоннаж:Оскільки він на ~23 кг легший за метр, ніж KP140, 1 км доріжки заощадить приблизно46 метричних тонн сталі.



• Ефективність логістики:Ви можете встановити більше рейок на контейнер, зменшуючи вартість перевезення метру.



• Наявність:Як китайський стандарт, QU120 має велику виробничу базу, що часто призводить до скорочення термінів виконання та більш конкурентоспроможних цін виробника.



3. Чому KP140 має найкращий коефіцієнт CP за «життєвий-цикл»



Для над-надважких портових терміналів або-високочастотних сталеливарних заводівКП140стає економічно-ефективнішим протягом 10–20 років:





• Захист коліс крана:Голова шириною 140 мм зменшує контактне навантаження. Кранові колеса дорогі для заміни і потребують значного простою; KP140 подовжує термін служби коліс, заощаджуючи тисячі на обслуговуванні.



• Довговічність основи:Висота 170 мм забезпечує більшу вертикальну жорсткість. Це запобігає вигину рейки, що є основною причиною руйнування розчину та розтріскування бетону. Ремонт фундаменту злітно-посадкової смуги часто в 5 разів дорожчий, ніж початкова вартість залізниці.



• Загартування роботою:Зазвичай поставляється вU71Mn, поверхня KP140 стає твердішою під навантаженням, що означає менше замін рейок протягом життєвого циклу проекту.



FAQ



• Чому рейка KP140 набагато важча за QU120, якщо вони мають однакову висоту та основу?

Різниця у вазі походить від голови та павутини. Рейка KP140 має головку 140 мм (проти 120 мм) і перетин 38 мм (проти 30 мм), що додає значну масу сталі для покращеної міцності матеріалу кранової рейки KP140.



• Чи можу я замінити QU120 на KP140 на існуючій злітно-посадковій смузі?

Хоча ширина основи однакова, розміри рейок KP140 (зокрема ширина головки) можуть заважати наявним фланцям коліс крана або вимагати інших рейкових затискачів. Перед заміною необхідний технічний аудит кранових коліс і системи кріплення.



• Яке максимальне навантаження на колесо для кранової рейки KP140?

RAIL KP 140 розроблений для найважчих класів кранів, які зазвичай витримують навантаження на колесо понад 100 тонн. Його широка головка спеціально розроблена для запобігання деформації головки під цим екстремальним тиском.



• Як GNEE RAIL забезпечує прямолінійність 12-метрових рейок?

Кожна довжина рейки KP140 проходить механічну правку для відповідності строгим допускам стандартів ГОСТ 4121-1996, гарантуючи ідеальне вирівнювання злітно-посадкової смуги для автоматизованих портальних систем.



• Чи є U71Mn найкращим матеріалом для цих рейок?

Так, сталь кранових рейок U71Mn GOST KP140 забезпечує ідеальний баланс між твердістю для зносостійкості та міцністю для запобігання крихким руйнуванням, що робить її галузевим стандартом як для серій KP, так і для QU.



• Яка документація надається для міжнародного експорту?

Кожна поставка GOST Standard Rail KP140 або QU120 включає Сертифікат випробувань на стані (MTC), звіти про хімічний аналіз і записи про перевірку розмірів, щоб забезпечити повну відповідність російському стандарту ГОСТ або специфікаціям GB.



Отримайте ціну за 24 години



Розуміння нюансів між рейками KP140 і QU120 має важливе значення для вибору правильної основи для важкого вантажопідйомного обладнання. GNEE RAIL забезпечує високо-точне виробництво та технічний досвід, необхідний для забезпечення будь-якого стандарту, забезпечуючи відповідність вашої кранової доріжки найсуворішим стандартам ефективності. Ми прагнемо забезпечити металургійну якість і логістичну підтримку, необхідну для ваших глобальних інфраструктурних проектів.



Зв'яжіться з намищоб отримати всебічне технічне порівняння, креслення САПР та індивідуальну цінову пропозицію на основі конкретних вимог до навантаження вашого проекту.
