Що таке залізничний пружинний затиск?
Залізничний пружинний затискач – це -високоміцне сталеве кріплення, яке використовується в системах кріплення рейок для кріплення рейки до шпали (шпали) або опорної плити. На відміну від жорсткого болта, скоба є пружиною: вона відхиляється під час встановлення, а потім утримує постійний, гнучкий тиск на опору рейки. Цей тиск запобігає вертикальному та горизонтальному руху рейок, поглинає вібрацію, контролює вплив теплового розширення та підтримує ширину колії. Результатом є постійне еластичне з’єднання, яке не потребує повторного затягування та захищає всю конструкцію колії.
Ключові функції
| функція | Деталь |
|---|---|
| Затискні | Постійне затискне зусилля щільно утримує рейку на опорній плиті або сидінні спального місця |
| Стабільність | Запобігає руху рейок, розширенню колії та вигину рейок |
| Поглинання вібрації | Еластичний прогин гасить удари та високочастотну вібрацію- |
| Термокомпенсація | Пристосовується до розширення та звуження рейки без втрати натягу |
| Технічне обслуговування | Конструкція з постійним натягом позбавляє від необхідності регулярного затягування болтів |
Матеріали
Пружинні затискачі виготовляються з високоякісної-кованої або гаряче{1}}пресованої пружинної сталі. Загальні марки: 60Si2MnA, 60Si2CrA, 55Si2Mn і 38Si7, обрані за довговічність, гнучкість і високу міцність на розрив. Після термічної обробки твердість зазвичай становить 40-48 HRC, залежно від типу кліпси. Стандарти матеріалів, на які посилаються для сировини з пружинної сталі, включають GB/T 1222, DIN 17221 і BS 970.
Як виготовляються пружинні затискачі
Виробничий шлях: нарізка прутка пружинної сталі на довжину, нагрівання приблизно до 950-1000 C, гаряче кування форми кліпси в матриці, загартування в маслі, відпустка при приблизно 400-500 C, потім перевірка та обробка поверхні. Гаряче кування створює однорідну мікроструктуру, а цикл-загартування та відпустки визначає остаточну міцність і в’язкість. Готові кліпси перевіряються на розміри, перевіряються на твердість і змащуються маслом перед пакуванням.
Поширені сімейства кліпів

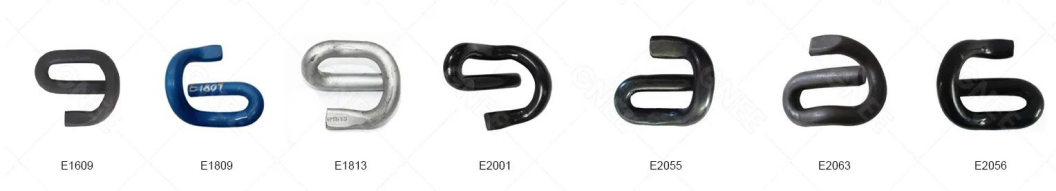

Затискачі типу E- є найпоширенішою сім’єю: еластичні затискачі з двома-зубцями, забиті в плече шпали, доступні у вигляді дроту діаметром від 16 до 20 мм із навантаженням на носок близько 9 кН або більше. У затискачах із важким-прорізом W (тип 12, тип 14) використовуються дві пружинні важелі та середній вигин для високого опору повзучості на основних лініях. Кріплення типу лез- затискають довге пружинне лезо шпилькою або болтом і забезпечують високу бічну стійкість. Вибір залежить від перерізу рейки, типу шпали та навантаження на вісь лінії.
Часті запитання
1. Чому пружинний затиск називають постійно пружним?
Оскільки кліпса весь термін служби залишається під натягом пружини. Кожного разу, коли колесо проходить, затискач пружно відхиляється та повертається у встановлене положення, тому сила затиску ніколи не послаблюється, і кріплення не може послабитися само по собі.
2. Яку твердість має пружинний рейковий затиск?
Більшість типів затискачів визначено на 40-48 HRC. Затискачі типу E- зазвичай мають міцність 44-48 HRC, а кліпси важкого профілю або D-типу часто вказуються на 42-47 HRC. Твердість перевіряється випробуванням партії після термообробки.
3. Які марки сталі використовують для пружинних затискачів?
Стандартними марками є 60Si2MnA і 55Si2Mn (кремній-марганець), 60Si2CrA (хром-кремній) і 38Si7 (нижчий-вуглець, вища міцність). Ступінь вибирається відповідно до конструкції кліпси, вимог до навантаження на пальці стопи та стандарту, зазначеного в специфікації проекту.
4. Чи взаємозамінні різні типи кліпів?
Загалом ні. Затискачі розроблені для певної ваги рейок, ширини стопи та типу шпал, з узгодженими плечима, прокладками та ізоляторами. Використання невідповідного затискача може призвести до надто малого навантаження на палець, утримувати рейку в неправильному положенні або пошкодити колодку, тому систему кріплення слід завжди замовляти в комплекті.
5. Як встановлюються кліпси?
Затискачі типу E- вбиваються в плече за допомогою спеціального інструменту для вставлення або запресовуються за допомогою легкої машини; болтові системи лопатей затягуються до заданого крутного моменту. Інструменти для встановлення доступні в ручному, гідравлічному та повністю механізованому варіантах для різних масштабів проекту.
6. Які варіанти обробки поверхні доступні?
Стандартне оздоблення — гладке (промаслене), оксидно-чорне та кольорове фарбування; для корозійних середовищ доступні цинкування та гаряче{0}}цинкування. Покриття не повинно тріскатися при відхиленні кліпси під час монтажу.
